Hoe werkt een hendel-vlotter-stoomval: volledige technische gids

De basisbeginselen van de hendelvlotterstoomval begrijpen

A hendel vlotter condenspot vertegenwoordigt een van de meest betrouwbare mechanische oplossingen voor condensaatverwijdering in industriële stoomsystemen. Deze apparaten werken volgens een eenvoudig maar effectief principe: ze gebruiken drijfkrachten om de aanwezigheid van condensaat te detecteren en dit automatisch af te voeren, terwijl de ontsnapping van stoom wordt geblokkeerd. Dit maakt ze onmisbaar in textielfabrieken, farmaceutische productie, voedselverwerkingsfaciliteiten en chemische fabrieken waar nauwkeurig condensaatbeheer een directe invloed heeft op de energie-efficiëntie en de levensduur van apparatuur.

In tegenstelling tot thermostatische of omgekeerde bakontwerpen, vlotter condenspot systemen blinken uit in het omgaan met hoge condensaatbelastingen met minimale onderhoudsvereisten. De afwezigheid van complexe bewegende delen betekent minder storingspunten en lagere levenscycluskosten gedurende 15 tot 20 jaar continu gebruik.

Het kernbedieningsmechanisme

Vlotter stijgt en klepbediening

Aan de basis van elke vlottercondenspot ligt een eenvoudig mechanisch concept: condensaatdetectie door verplaatsing. Wanneer condensaat zich ophoopt in het sifonlichaam, verhoogt dit het drijfvermogen van de interne vlotterkamer. Terwijl de vlotter omhoog gaat als reactie op het toenemende vloeistofniveau, activeert deze mechanisch een hefboomsysteem dat is verbonden met de afvoerklep.

Deze hefboom versterkt de opwaartse kracht van de vlotter, waardoor een bescheiden drijfvermogen wordt vertaald in voldoende mechanisch voordeel om de hoofdklepzitting te openen tegen het drukverschil over de sifon in. Een typische hefboomverhouding van 3:1 tot 5:1 zorgt ervoor dat zelfs een lichte condensaatophoping voldoende openingskracht genereert.

Ontladingsfase

Zodra de klep opengaat, stroomt condensaat door de afvoerpoort naar buiten onder het drukverschil tussen de stoomkamer en de retourleiding. De stroming gaat door zolang condensaat aanwezig blijft en de vlotter hoog blijft. De afvoersnelheid is afhankelijk van de kleplifthoogte, de diameter van de opening en de drukval over de sifon.

Vlotterafdaling en klepsluiting

Terwijl het condensaat wegstroomt, daalt het vloeistofniveau in het sifonlichaam. De vlotter daalt naarmate het condensaatniveau daalt, en het hefboommechanisme vermindert geleidelijk de klepopening. Zodra al het condensaat is verdreven, rust de vlotter in de laagste positie, en een veerbelast of door een piloot bediend mechanisme klikt de klep dicht, waardoor het binnendringen van stoom wordt afgedicht.

Structurele componenten en ontwerpoverwegingen

Materialen van kleplichaam

Moderne vlottercondenspotten met hefboom maken gebruik van drie primaire materialen, afhankelijk van de bedrijfsomstandigheden:

  • Gietijzeren behuizingen: Standaard keuze voor drukken tot 25 bar en temperaturen tot 230°C; kosteneffectief en bewezen in de meeste industriële toepassingen.
  • Constructie van koolstofstaal: Geselecteerd wanneer hogere drukken (tot 40 bar) of corrosieve condensaatchemie een grotere sterkte en erosieweerstand vereisen.
  • Roestvrijstalen varianten: essentieel in farmaceutische, voedsel- of chemische processen waar de risico's van condensaatverontreiniging of de ontsmettingsvereisten ijzer verbieden.

Ontwerp met interne vlotterkamer

De vlotterkamer wordt machinaal bewerkt of gegoten als een afgedichte holte in het sifonlichaam. Het volume en de vorm bepalen het effectieve drijfvermogen van de vlotter en het condensaatniveau waarop de sifon reageert. Grotere kamers zorgen voor een stabielere, gedempte werking die geschikt is voor fluctuerende stoombelastingen, terwijl compacte ontwerpen snel reageren op de vorming van condensaat. De kamer moet bestand zijn tegen corrosie door zuur condensaat; veel fabrikanten passen beschermende coatings toe of kiezen voor corrosiebestendige materiaalcombinaties.

Hefboom- en draaisysteem

Een nauwkeurig bewerkt draaipunt zorgt ervoor dat de hendel vrij kan draaien zonder vast te lopen. De hendel zelf is meestal gemaakt van gietijzer of nodulair gietijzer, gehard op plaatsen met hoge spanning. De verbinding tussen de vlotterstang en de hefboomarm is voorzien van mechanische aanslagen om oververplaatsing en breuk te voorkomen. Sommige geavanceerde ontwerpen maken gebruik van naaldlagers op het draaipunt om wrijving te verminderen en de onderhoudsintervallen te verlengen.

Klepzitting en schijfconstructie

De klepschotel moet betrouwbaar afdichten onder drukken variërend van bijna atmosferisch tot 40 bar. De meeste vlottervangers met hefboom maken gebruik van een zacht zittingontwerp met behulp van elastomeer- of PTFE-ringen die kleine onvolkomenheden in het oppervlak opvangen. Alternatieven met harde zitting en oppervlakken van roestvrij staal of wolfraamcarbide zijn geschikt voor toepassingen met schurend of kleverig condensaat. De klepzittingboring is nauwkeurig geslepen om concentrische afdichting en minimale lekkage te garanderen.

Algemene valvariaties en configuraties

Vlotter en thermostatisch ontwerp

Door de vlotterwerking van de hendel te combineren met een thermostatisch element wordt één zwak punt van pure vlottervangers aangepakt: hun onvermogen om luchtzuivering tijdens het opstarten aan te kunnen. Vlotterthermostatische hybriden integreren een bimetaalstrip of capsule die onafhankelijk opent wanneer de condensaattemperatuur onder de verzadiging daalt, waardoor ingesloten lucht kan ontsnappen. Dit voorkomt luchtbinding in stoomleidingen en levert superieure prestaties tijdens de opwarmfasen van het systeem.

Hoeklichaam- en horizontale configuraties

Standaard verticale of hoekvormige lichamen zijn geschikt voor aftakkingstoepassingen waarbij condensaat naar beneden in de sifon stroomt. Horizontale of omgekeerde configuraties werken voor stoomleidingen die onder de fabrieksvloer zijn geïnstalleerd of in ruimtes waar verticale montage onpraktisch is. De oriëntatie van de vlotterkamer verandert, maar het basisprincipe van de hefboom blijft identiek.

Openingsafmetingen voor aanpassing van de capaciteit

Fabrikanten bieden meerdere openingdiameters (doorgaans 3 mm tot 12 mm) om te voldoen aan de verwachte condensaatbelasting. Een condenspot die te klein is, zal condensaat ophopen en waterslag veroorzaken; extra grote condenspotten voeren stoomafval af en verminderen de efficiëntie. Voor een juiste dimensionering moet de condensaatgeneratiesnelheid in kg/u worden berekend op basis van stoominvoer, procesbelasting en isolatiekwaliteit.

Prestatiekenmerken en bedieningsvenster

Geschiktheid drukbereik

Vlottercondenspotten met hefboomwerking werken efficiënt over een breed drukspectrum. Lagedruktoepassingen (0,5 tot 2 bar) profiteren van de gevoeligheid van de sifon voor kleine condensaatvolumes. Middelhogedrukdiensten (2 tot 10 bar) vertegenwoordigen de optimale werkingszone waar de vlotterreactie snel blijft en slijtage wordt geminimaliseerd. Hogedrukwerking (10 tot 40 bar) vereist robuuste materialen en een zorgvuldige selectie van klepzittingen om erosieve afvoersnelheden te weerstaan.

Capaciteit condensaat

Een enkele vlotterafscheider verwerkt doorgaans 200 tot 2000 kg/u condensaat, afhankelijk van de grootte en de drukwaarde. In tegenstelling tot thermostatische condenspotten die worstelen met variabele belastingen, zorgen de ontwerpen met hefboomvlotter voor stabiele afvoersnelheden bij schommelingen in het condensaatvolume. Dit maakt ze ideaal voor batchprocessen of toepassingen waarbij de stoomvraag elk uur fluctueert.

Reactietijd en fietsfrequentie

De cycli voor het genereren en afvoeren van condensaat worden tijdens bedrijf voortdurend herhaald. Een goed afgestelde hendelval reageert binnen 15 tot 30 seconden op condensaatophoping, waardoor back-up wordt geminimaliseerd en waterslag wordt vermeden. De cyclusfrequentie hangt af van de grootte van de val in verhouding tot de diameter van de stoomleiding; typische industriële installaties draaien elke 2 tot 5 minuten tijdens stabiele werking.

Kenmerken van luchtbehandeling

Lucht in stoomleidingen zorgt voor uitdagingen voor alle soorten condenspotten. Pure vlotterontwerpen kunnen geen lucht op verzadigingstemperatuur laten ontsnappen omdat de vlotter ondergedompeld blijft in vloeistof. Combinatieontwerpen met thermostatische elementen ondervangen dit door de stuurklep te openen wanneer de condensaattemperatuur daalt, waardoor ingesloten lucht vrijkomt voordat de normale vlotterwerking wordt hervat. Voorzieningen waar sprake is van chronische luchtbinding moeten thermostatische condenspotten met vlotter specificeren of speciale ventilatieopeningen installeren.

Belangrijkste voordelen ten opzichte van alternatieve technologieën

Functie Hendel vlotterval Omgekeerde emmerval Thermostatische val
Capaciteit voor condensaatverwerking Uitstekend Goed Beperkt bij hoge belasting
Verwijdering van lucht Slecht zonder thermostatisch element Automatisch via bakontluchting Automatisch via openen
Onderhoudsfrequentie Laag tot matig Matig tot hoog Matig
Reactie op belastingveranderingen Zeer responsief Goed Langzamere reactie
Kosten Matig Matig Laag

Superieure belastingrespons

Vlottervangers blinken uit in toepassingen waarbij de condensaatproductie gedurende de dienst varieert. Voedselsterilisatielijnen die batchgewijs werken, machines voor het verven van textiel met cyclische verwarming en chemische reactoren met temperatuurschommelingen profiteren allemaal van de proportionele ontladingsreactie van de vlottervanger. Naarmate de condensaatstroom toeneemt, stijgt de vlotter hoger, waardoor de klep verder wordt geopend en de afvoersnelheid proportioneel toeneemt.

Lagere bedrijfskosten

De afwezigheid van bewegende balgen, bimetaalstrips of complexe stuursystemen vermindert de complexiteit van de productie en verlengt de levensduur. Reparaties ter plaatse omvatten vaak alleen het slijpen van zittingen of het renoveren van vlotters in plaats van het volledig vervangen van de condenspot. In faciliteiten waar 50 of meer sifons worden gebruikt, is het bulkonderhoud en de compatibiliteit van onderdelen de voorkeur voor gestandaardiseerd mechanische condenspot ontwerpen.

Betrouwbare prestaties onder drukvariatie

In tegenstelling tot sommige thermostatische ontwerpen die traag worden of niet ontladen bij extreme drukschommelingen, handhaven vlotterafsluiters een consistente werking van 0,5 bar tot 40 bar. Het drijfvermogenprincipe is onafhankelijk van de verzadigingstemperatuur, waardoor drukveranderingen transparant zijn voor de valfunctie.

Productie en kwaliteitsborging

Giet- en materiaalkeuzeproces

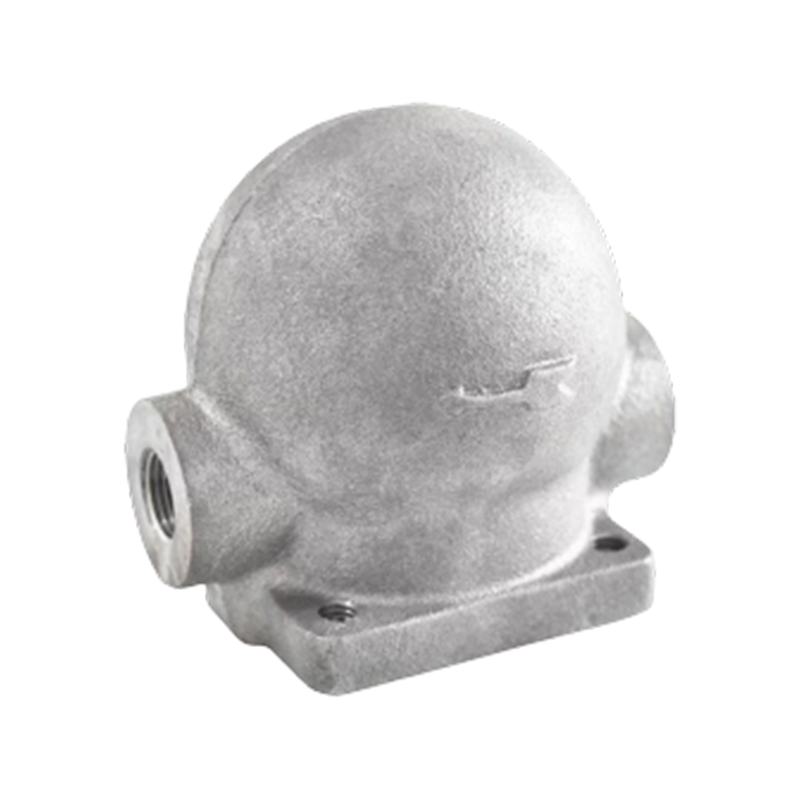

De meeste vlotterlichamen met hefboomwerking beginnen als ijzeren gietstukken die worden geproduceerd door middel van groenzandgietmethoden. Zandgieten maakt een kosteneffectieve productie van complexe geometrieën mogelijk, inclusief interne doorgangen en vlotterkamers. De zandvorm ontstaat door speciaal geprepareerd zand rond een houten of metalen patroon te verdichten. Gesmolten gietijzer wordt bij ongeveer 1400°C gegoten en in de mal afgekoeld. Na het stollen wordt het gietstuk eruit geslagen en begint de verwijdering van het gietkanaal.

Kwaliteitszandgietprocessen omvatten chemische analyse en mechanisch testen van monstercoupons die met dezelfde hitte zijn gegoten als productieonderdelen. Verificatie van de treksterkte, het in kaart brengen van de hardheid en metallografische inspectie zorgen ervoor dat het gietstuk voldoet aan de sterktespecificaties en geen overmatige porositeit of insluitsels bevat die veldlekken kunnen veroorzaken.

Bewerkings- en montagenormen

Na het gieten ondergaan de componenten een precisiebewerking om de klepzittingen af te werken, vlotterkamers te boren en draaigaten te creëren binnen nauwe toleranties. Moderne werkplaatsen gebruiken CNC-machines die geprogrammeerd zijn om boringdiameters tot ± 0,05 mm en een zittingslingering van minder dan 0,1 mm te houden. Deze toleranties zijn van cruciaal belang; overmatige speling leidt tot externe lekkage, terwijl strakke passingen tijdens bedrijf vastlopen veroorzaken.

Bij de montage worden de vlotter, de hefboom, de veren en de klepschijf in het huis geplaatst, waarbij zorgvuldig wordt gelet op de oriëntatie van de onderdelen en de veervoorspanning. Hydrostatische tests bij 1,5 keer de nominale werkdruk bevestigen dat er geen interne lekkages optreden en dat de klepzitting betrouwbaar afdicht.

Industriecertificeringen en normen

Fabrikanten ontwerpen en testen condenspotten doorgaans om te voldoen aan internationale normen zoals ISO 6704 voor het testen van condenspotten of PED-richtlijnen voor toegang tot de Europese markt. Certificering van drukapparatuur, materiaalcertificaten en hydrostatische testdocumentatie vergezellen elke zending van de condenspot, zodat fabrieksingenieurs de geschiktheid kunnen verifiëren en de systeemveiligheid kunnen valideren.

Installatie, bediening en onderhoud

Juiste plaatsing van de val

Vlottercondenspotten met hefboom moeten op het laagste punt van elk stoomleidingsegment worden geïnstalleerd om afvoer door zwaartekracht mogelijk te maken. Horizontale stoomleidingen die in de richting van de condenspot hellen met een helling van minimaal 1:100 zorgen ervoor dat condensaat de ingang van de condenspot bereikt. Verticale of bijna verticale stijgbuizen vereisen vallen aan de basis; Bij verhoogde aftakleidingen zijn opvangbakken op de eindpunten nodig om condensaatophoping en waterslag te voorkomen.

Door de plaatsing van de afsluitkleppen stroomopwaarts van de condenspot is onderhoud mogelijk zonder het gehele stoomsysteem te ontluchten. Een stroomafwaartse afsluitklep op de retourleiding zorgt voor extra veiligheid en maakt het testen van de val mogelijk zonder de stroomafwaartse condensaatterugwinningsapparatuur te verstoren.

Opstarten en inbedrijfstelling

Wanneer een stoomsysteem voor het eerst onder druk komt, stromen grote hoeveelheden lucht en koel condensaat door de stoomleidingen. De val moet deze lucht verdrijven om waterslag te voorkomen en stoom de procesapparatuur te laten bereiken. Voor systemen zonder thermostatische elementen moeten op hoge punten handmatige ontluchters of afzonderlijke thermostatische ontluchters worden geïnstalleerd om het opstarten te vergemakkelijken. Na 15 tot 30 minuten ontluchten is de lucht doorgaans verwijderd en begint de normale werking van de condenspot.

Protocol voor routine-inspectie

Wekelijkse visuele inspectiecontroles op externe lekkage rond de klepkap of vlotterkamer. Elk zichtbaar druppelen duidt op interne slijtage die onderhoud vereist. Als u met een stethoscoop naar ongebruikelijke geluiden luistert, worden vastzittende drijvers of falende veren zichtbaar. Meting van de temperatuur van de condensaatretourleiding bevestigt dat de condenspot actief leegloopt; retourleidingen moeten tijdens normaal bedrijf merkbaar warm aanvoelen.

Reinigings- en wederopbouwprocedures

Na 10.000 tot 15.000 bedrijfsuren (doorgaans 3 tot 5 jaar) kunnen opgehoopte corrosieproducten of minerale afzettingen de werking van de klep verminderen. Bij het verwijderen en demonteren van de condenspot komen de vlotter, de hendel en de klepschijf tevoorschijn. Lichte erosie kan worden verholpen door de klepzitting zorgvuldig te leppen met een fijn schuurmiddel. Zwaar gecorrodeerde componenten worden vervangen door in de fabriek gereviseerde of nieuwe onderdelen. Er zijn complete herbouwsets met alle slijtageonderdelen in de handel verkrijgbaar, die de uitvaltijd aanzienlijk verminderen in vergelijking met volledige vervanging van de condenspot.

Beste praktijken voor systeeminbedrijfstelling

Na installatie of herbouw moet de condenspot worden geïsoleerd en moet de afvoerleiding naar een testcontainer worden geleid. Door de isolatieklep te openen, kan condensaat gedurende 5 minuten stromen terwijl wordt gecontroleerd op overmatige stoomoverdracht of waterslag. De afvoer moet overwegend uit warm condensaat bestaan, met af en toe stoomwolkjes, in plaats van een continue stoomstroom. Als er sprake is van overmatige stoomafvoer, moet de klepzitting mogelijk opnieuw worden gelept of kan de sifon te groot zijn voor de toepassing.

Veelvoorkomende problemen oplossen

Tegendruk van retourleiding

Als de condensaatretourleidingen een druk ervaren die hoger is dan 0,5 bar absoluut, kan de sifon niet volledig openen omdat de tegendruk de openingskracht van de afvoerklep tegenwerkt. Dit veroorzaakt condensaatophoping in de stoomleidingen en potentiële waterslag. Oplossing: Installeer een parallelle retourleiding met terugslagklep of verminder het hoogteverschil van het condensaat om de tegendruk te minimaliseren.

Vlottermechanisme vastgelopen

Corrosie of vuil in de vlotterkamer kan een soepele beweging van de vlotter verhinderen, waardoor de condenspot niet opengaat (stoomafval) of niet sluit (back-up van condensaat). Door demontage en reiniging van de vlotterkamer met verse stoom of heet water wordt de normale werking doorgaans hersteld. Preventie omvat het handhaven van de waterbehandeling van het systeem om de vorming van corrosieproducten te minimaliseren.

Hoge stoomverliezen

Voortdurende stoomafvoer uit de condensaatuitlaat duidt op een defecte klepzittingafdichting of een te kleine condenspot. Controleer eerst of de val de juiste maat heeft; indien bevestigd, moet de val worden gelept of volledig opnieuw worden opgebouwd. Bij ernstig beschadigde zittingen kan vervanging van de klepschijf en zitting nodig zijn.

Langzame condensaatafvoer

Als stoomleidingen condensaat verzamelen ondanks dat de condenspot in werking is, kan de opening van de condenspot gedeeltelijk geblokkeerd zijn door sediment of kan de afvoerleiding verstopt zijn. Isoleer de sifon en verwijder deze om deze schoon te maken. Spoel de afvoerleiding door met water of stoom onder hoge druk om eventuele verstoppingen te verwijderen. Zeven die stroomopwaarts van de val zijn geïnstalleerd, kunnen de opname van vuil voorkomen.

Extern huilen door motorkapbouten

Kleine lekkages rond de motorkapbouten duiden op een hoge interne druk tegen de pakkingafdichting. Controleer of de condenspot correct is geïnstalleerd en onder de nominale druk werkt. Het geleidelijk aandraaien van de bouten kan de afdichting herstellen, maar aanhoudend huilen vereist het vervangen van de pakking en mogelijk het afvlakken van het oppervlak als het gietstuk corrosieschade vertoont.

Industriële toepassingen en procesintegratie

Textiel- en verfactiviteiten

Textielfabrieken verbruiken grote hoeveelheden stoom voor het verwerken, verven en drogen van stoffen. Elk verfvat, de warmtewisselaar en de droogcilinder genereren tijdens ploegendiensten van 8 uur een aanzienlijke hoeveelheid condensaat. Vlotteropvangers die parallel op meerdere vatlijnen zijn geïnstalleerd, verwerken deze lading efficiënt en reageren op batchwijzigingen zonder tussenkomst van de operator. Het vermogen van de condenspotten om condensaat door te laten zonder stoomafval verlaagt direct de energiekosten in energie-intensieve textielfaciliteiten.

Farmaceutische en voedselverwerking

Schone stoomtoepassingen in de farmaceutische industrie vereisen vraagvallen die zijn gemaakt van materialen die compatibel zijn met water-voor-injectie (WFI) condensaatchemie. Roestvrijstalen of speciaal gecoate vlotterafscheiders zijn bestand tegen corrosie door het bijna gedestilleerde condensaat. De betrouwbaarheid en het lage onderhoud van de vlottervangers maken ze de voorkeur voor faciliteiten die onderworpen zijn aan FDA-validatievereisten en regelmatige apparatuuraudits.

Chemische productie en reactieverwarming

Bij reacties die een nauwkeurige temperatuurregeling vereisen, wordt gebruik gemaakt van door een mantel verwarmde of pijpenbundel-warmtewisselaars. Deze genereren variabele condensaatbelastingen naarmate de reactievoortgang de warmtevraag verandert. De proportionele respons van vlottervangers op variaties in het condensaatvolume zorgt voor stabielere procestemperaturen vergeleken met eenvoudigere ontwerpen met vaste openingen.

Stadsverwarming en grote institutionele systemen

Universiteiten, ziekenhuizen en industrieparken maken vaak gebruik van centrale stoomcentrales die meerdere gebouwen van stroom voorzien. Aftakleidingen strekken zich honderden meters uit vanaf het ketelhuis. Meerdere vlottervangers verspreid over het netwerk beheren op efficiënte wijze de gedistribueerde condensaatretour, waardoor het risico op lijnverstoppingen of waterslag wordt verminderd, waardoor de service aan kritieke faciliteiten in gevaar kan komen.

Het selecteren van de juiste float trap: een beslissingskader

Beoordeling condensaatbelasting

Begin met het berekenen of meten van de werkelijke condensaatgeneratiesnelheid. Voor warmtewisselaars vermenigvuldigt u het stoomdebiet (uit het brandstofverbruik of de ketelgegevens) met de enthalpiedaling en deelt u dit door de latente condensatiewarmte. Voor procesapparatuur specificeren de gegevensbladen van de fabrikant doorgaans de condensaathoeveelheden. Zorg ervoor dat de condenspot 125% van de piekcondensaatstroom kan verwerken, zodat er ruimte is voor toekomstige procesuitbreiding of belastingsverhogingen.

Compatibiliteit met druk en temperatuur

Identificeer de maximale werkdruk en temperatuur die de val zal ervaren. Selecteer een condenspot met een capaciteit van minstens 1,5 keer de maximale werkdruk voor een veiligheidsmarge. Controleer of de klepmaterialen en pakkingafdichtingen compatibel zijn met de condensaatchemie; corrosief of verontreinigd condensaat kan verbeterde materialen vereisen.

Installatiebeperkingen

Evalueer de beschikbare ruimte en oriëntatieopties. Verticale installaties zijn geschikt voor de meeste toepassingen, maar horizontale of hoekconfiguraties kunnen nodig zijn als de ruimte beperkt is. Controleer of de tegendruk in de retourleiding niet hoger is dan 0,5 bar; Indien onvermijdelijk, overweeg dan varianten met hoge tegendruk of gebalanceerde drukval.

Vereisten voor ventilatie

Als de stoomleiding gevoelig is voor luchtbinding of een snelle spoeling vereist bij het opstarten, specificeer dan een vlotter-thermostatische combinatieafscheider. Voor toepassingen waarbij luchtbehandeling niet kritisch is, biedt een zuivere vlotterafsluiter een eenvoudiger en goedkoper gebruik.

Onderhoudsmogelijkheden

Beoordeel de interne mechanische vaardigheden en beschikbaarheid van onderdelen. Organisaties met ervaren stoomingenieurs en volledige machinewerkplaatsen geven mogelijk de voorkeur aan condenspotten die periodiek opnieuw moeten worden opgebouwd vanwege de lagere kapitaalkosten. Faciliteiten die geen onderhoudsbronnen hebben, moeten prioriteit geven aan eenvoudigere ontwerpen met langere onderhoudsintervallen.

Veelgestelde vragen

Vraag 1: Wat is de maximale drukwaarde voor een typische vlottercondenspot met hendel?

Standaard vlotterafsluiters met hendel hebben een vermogen tot 25 bar voor gietijzeren behuizingen en tot 40 bar voor constructies van koolstofstaal of nodulair gietijzer. Er bestaan ​​gespecialiseerde hogedrukontwerpen voor toepassingen boven de 40 bar, hoewel omgekeerde emmerafscheiders vaak de voorkeur hebben bij extreme drukken vanwege hun inherente drukstabiliteit.

Vraag 2: Hoe lang gaat een vlottercondenspot met hendel doorgaans mee voordat vervanging nodig is?

Goed onderhouden vlottervangers met hefboomwerking werken betrouwbaar gedurende 15 tot 20 jaar onder typische industriële omstandigheden. Periodieke reiniging en het leppen van klepzittingen met tussenpozen van 5 jaar kunnen de levensduur tot meer dan 25 jaar verlengen. Falen is meestal een geleidelijk verlies van afdichtingsprestaties in plaats van een plotselinge breuk, waardoor er tijd is voor geplande vervanging.

Vraag 3: Kan een vlotterafsluiter met hendel zowel hoge als lage condensaatbelastingen effectief verwerken?

Ja, dit is een belangrijk voordeel ten opzichte van ontwerpen met een vaste opening. De vlotter reageert proportioneel op elk condensaatniveau, zodat de condenspot ladingen van 10% tot 100% van de nominale capaciteit aankan, zonder stoomverspilling of back-upproblemen. Dit maakt vlotterafscheiders ideaal voor batchprocessen met een zeer variabel stoomverbruik.

Vraag 4: Wat veroorzaakt waterslag in stoomleidingen met vlotteropvangers?

Waterslag ontstaat doordat condensaat zich sneller ophoopt in stoomleidingen dan de condenspot het kan afvoeren, waardoor een bewegende slak koud water ontstaat die wordt beïnvloed door echte stoom. De juiste sifonafmetingen, voldoende leidinghelling en de juiste sifonlocatie op lage punten in de leiding voorkomen waterslag. Het toevoegen van een flitstank stroomafwaarts van de val kan schokgolven absorberen.

Vraag 5: Zijn vlotterafscheiders geschikt voor toepassingen met oververhitte stoom bij hoge temperaturen?

Nee. Vlottervangers zijn uitsluitend ontworpen voor verzadigde stoom. Oververhitte stoom produceert zeer weinig condensaat totdat deze aanzienlijk afkoelt. Thermostatische condenspotten of bimetaalontwerpen zijn beter geschikt voor toepassingen waarbij oververhitte stoom wordt gebruikt, omdat ze de temperatuur waarnemen in plaats van het vloeistofniveau.

Vraag 6: Hoe bepaal ik of een vlottervanger met hefboom onderhoud nodig heeft?

Waarneembare tekenen zijn onder meer externe lekkage, ongewoon luide bedrijfsgeluiden, stoom die uit de persleiding blaast of de temperatuur van de retourleiding die koel is in plaats van warm. Routinematige inspecties om de drie tot zes maanden kunnen problemen vroegtijdig opsporen. Temperatuurgevoelige tape aangebracht op afvoerleidingen geeft een snelle visuele indicatie van de prestaties van de opvangbak.

Vraag 7: Wat is het verschil tussen een vlottercondenspot en een vlotterthermostatische condenspot?

Een zuivere vlotterval maakt gebruik van drijfvermogen om het condensaatniveau te meten en kan geen lucht bij verzadigingstemperatuur afvoeren. Een vlotter-thermostatische combinatie voegt een thermostatische capsule toe die onafhankelijk opent wanneer het condensaat afkoelt, waardoor lucht kan ontsnappen tijdens het opstarten. Vlotterthermostatische condenspotten zijn veelzijdiger maar iets complexer.

Vraag 8: Kan een vlotterafsluiter horizontaal worden geïnstalleerd?

Ja, veel fabrikanten bieden horizontale of hoekpatroonconfiguraties aan. De vlotterkamer moet intern echter een duidelijke verticale oriëntatie behouden, zodat de zwaartekracht de vlotter kan verplaatsen als het condensaatniveau stijgt. Zuiver omgekeerde horizontale installaties (met vlotterkamer 90 graden gedraaid) werken niet en moeten worden vermeden.

Vraag 9: Welke materialen zijn het beste voor corrosieve condensaatomgevingen?

Roestvrijstalen behuizingen met roestvrijstalen klepcomponenten bieden maximale corrosieweerstand en worden aanbevolen voor farmaceutische, voedsel- of chemische toepassingen waarbij de pH van het condensaat abnormaal kan zijn. Koolstofstalen sifons met beschermende coatings bieden een kosteneffectieve tussenoplossing voor licht corrosieve omgevingen.

Vraag 10: Hoe wordt een vlotterafsluiter met hendel vóór installatie getest op lekkage?

Bij hydrostatische fabriekstests wordt het sifonlichaam met water onder druk gezet tot 1,5 keer de werkdruk, waarbij wordt gecontroleerd op zichtbare scheuren van naden of verbindingen. Functionele tests omvatten het toelaten van stoom en het meten van de condensaatafvoer om te verifiëren dat de klep opent op het ontwerpcondensaatniveau. Deze tests valideren de paraatheid van de trap voor implementatie in het veld.
